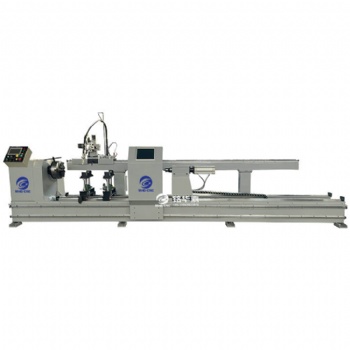

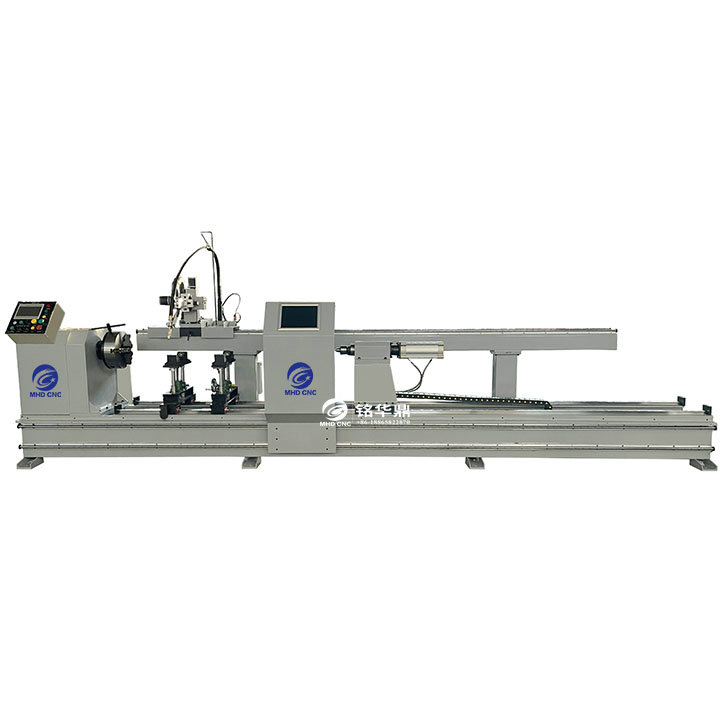

油缸環縫自動焊接專機
I.油缸環縫自動焊接專機技術要求:
1.單端焊接法蘭或者缸底
2.工件長度：0.3-2米
3.工件回轉直徑：80-300mm
4.焊縫要求1級探傷
5.油缸環縫焊接專機主要用于油缸環縫的自動焊接。保證焊接規范均勻一致，焊縫成型美觀，焊接質量達到要求。
6.用戶可單獨購買數控油嘴自動焊接專機，焊接各種類型的油缸油嘴。
II.油缸自動焊接專機主要特點：
1.焊槍固定，工件旋轉。
2.焊接專機采用焊接床身，焊槍及氣動尾座沿縱向可調，調完后可鎖定，
3.自動焊接機器采用西門子PLC，工件旋轉采用交流變頻調速，無級可調，提高可靠性。
4.焊接形式和焊接規范可預設、存儲和調用，通過觸摸屏幕可以方便的更改參數和狀態轉換。焊接長度、引收弧時間、焊接電流、焊接電壓、焊接速度、焊接過程中焊槍的擺動頻率、擺動幅度、擺動時間、焊槍自動提升的時間、提升距離、提升次數等均可通過觸摸式屏幕輸入。
5.焊接電流和電壓模擬量控制，可預設及分層調用，在電弧不停的情況下實現多層連續焊接。
6.焊槍擺動及提升機構用于油缸寬焊縫多層焊接。
III.油缸自動焊接專機設備構造：
焊接專機設備由機身、交流變頻旋轉主軸動力機構、焊槍擺動及提升、焊槍及調整機構、電氣控制系統、焊接電源等組成。
IV.技術參數:
主軸轉速 | 0.2-5 RPM 無極調速 |
焊槍擺幅調整量 | 0-40mm |
焊槍擺幅范圍 | 0-30次/分 |
焊槍兩邊停留時間 | 0-10秒 |
焊槍中間停留時間 | 0-10秒 |
